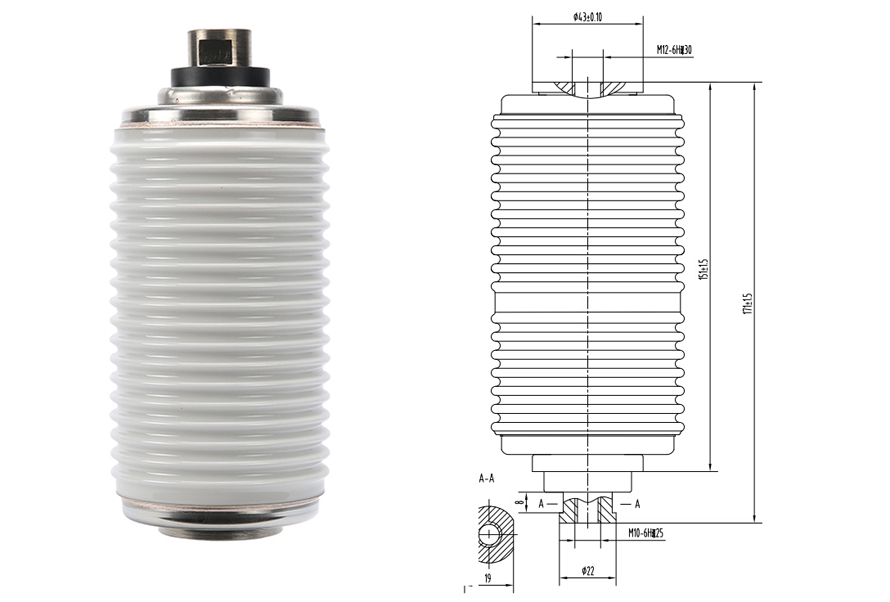

TD12/630-12.5
現在位置：首頁產品信息產品總匯
TD12/630-12.5
-
|
主要技術參數
|
|
額定電壓
|
12kV
|
|
額定電流
|
630A
|
|
額定頻率
|
50Hz
|
|
額定短時工頻耐受電壓（1min）
|
42kV
|
|
額定雷電沖擊耐受電壓
|
75kV
|
|
額定短路開斷電流
|
12.5kA
|
|
額定短路關合電流（峰值）
|
31.5kA
|
|
額定短路開斷電流開斷次數
|
30 times
|
|
額定單個電容器組開斷電流*
|
400A
|
|
額定短時耐受電流
|
12.5kA
|
|
額定峰值耐受電流
|
31.5kA
|
|
額定短路持續時間
|
4 s
|
|
機械壽命
|
10000 times
|
|
觸頭自閉力
|
70±40N
|
|
額定開距下的觸頭反力
|
120±50N
|
|
額定觸頭壓力下限時的回路電阻
|
≤30μ?
|
|
貯存期
|
20 years
|
|
觸頭允許磨損厚度
|
3mm
|
|
運動部分質量
|
≤0.7 kg
|
|
配套的真空開關應滿足的機械參數
|
|
觸頭開距
|
9±1 mm
|
|
觸頭接觸行程
|
3.5±0.5mm
|
|
平均分閘速度（觸頭閉合位置至75%開距）
|
1.0±0.25m/s
|
|
平均合閘速度（30%開距至觸頭閉合位置）
|
0.65±0.15m/s
|
|
額定觸頭壓力
|
1300±100N
|
|
觸頭合閘彈跳時間
|
≤2 ms
|
|
觸頭合閘和分閘不同期性
|
≤1 ms
|
